Schutzsiebe Form Y

Serie Y G 022 / 023 / 032 / 033

Schutzsiebe der Serie Y sind die geschweißte Bauart der bekannten Schrägsitz-Gussschmutzfänger. Sie dienen dem allgemeinen Schutz von Anlagenteilen vor Verunreinigung und verbinden die positiven Eigenschaften der Schrägsitzbauform mit den Vorteilen der Schweißkonstruktion. Platzsparender Siebeinbau, optimales Entleeren und Spülen, auch bei vertikalem Einbau, sind die Vorteile dieser Bauform. Identische Werkstoffe, Wanddicken und gleiche Einsatzgrenzen, Liefer- und Abnahmebedingungen wie das anschließende Rohr, gelten als Vorteile der Schweißkonstruktion.

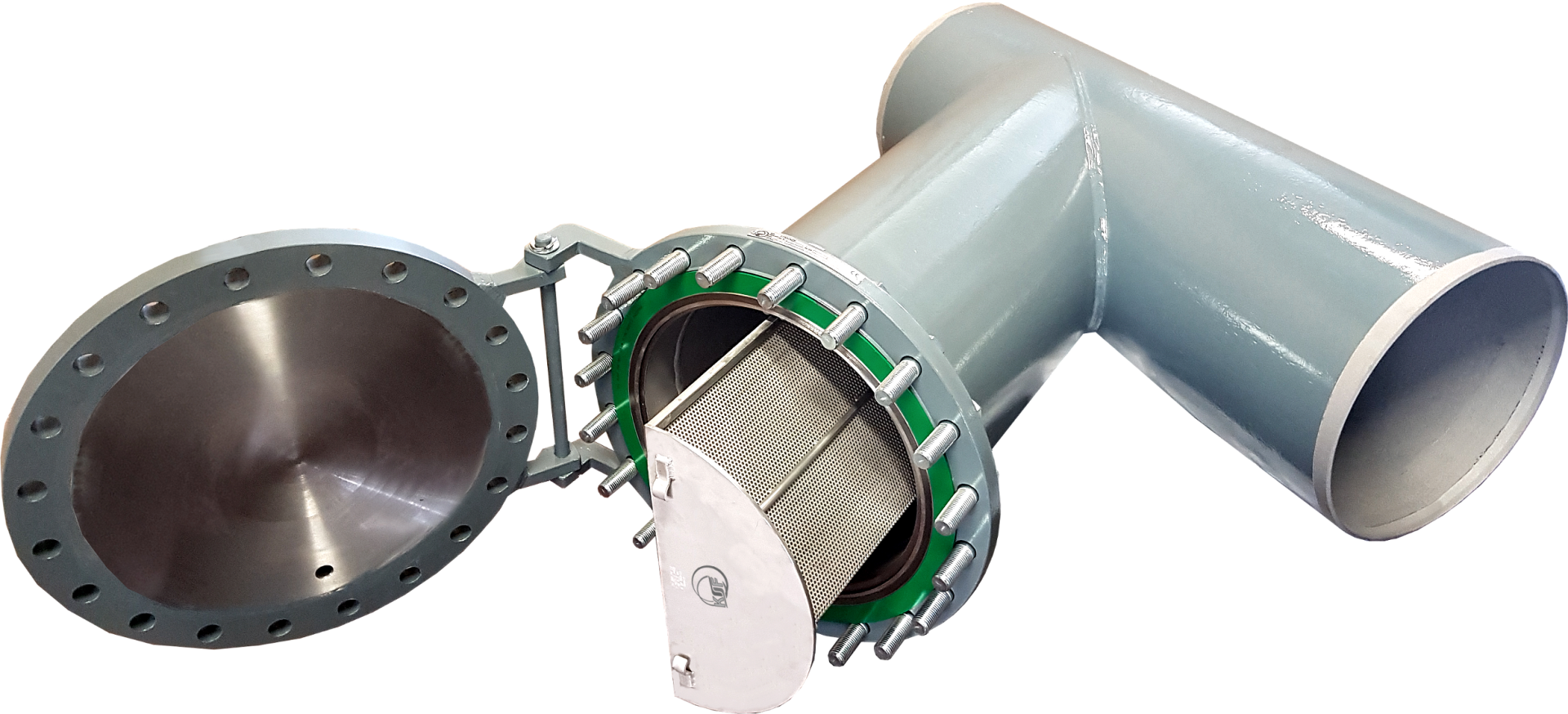

In ein Grundrohr ist ein Abzweig eingeschweißt. Dieser Y-Abzweigstutzen nimmt in Rundprofil-Führungsschienen den Siebeinsatz auf. Als Standard werden für das Gehäuse nahtlose Rohre verwendet. Durch die Service-Öffnung am Abzweig ist das Sieb eingesetzt, ausbaubar und reinigbar. Das Einpassen des Einsatzes in das Gehäuse ist, wie beim T-Sieb, das wesentliche Konstruktions- und Fertigungsdetail. Kossik-Schutzsiebe kombinieren Siebeinsatz und Gehäuse individuell und gewährleisten hierdurch eine Bypass-freie, sichere Filtration.

Das lochblechgestützte Filtersieb wird mit Drahtgewebe der erforderlichen Maschenweite ausgestattet. Die Filterfläche steht in einem Neigungswinkel von 120°-135° zur Hauptströmungsachse. Verbunden mit der großen Filterfläche, ca. die doppelte Fläche zum T-Sieb, führt die Ableitung von Verschmutzung in den Abzweig zu einem sehr günstigen Druckverlust im Dauerbetrieb. Durch ständiges Freispülen des Hauptströmungsbereiches, durch das große Schmutzaufnahmevolumen im langen Abzweig und durch die große Filterfläche wird eine äußerst günstige Standzeit erreicht.

Betriebsdruckverluste am sauberen Sieb, bei 50% Verschmutzung, sowie den max. zulässigen Berstdruck werden für jede Anforderung nach Vorgabe der Arbeitsbedingungen ermittelt. Die Verwendung von Differenzdrucküberwachungen.
