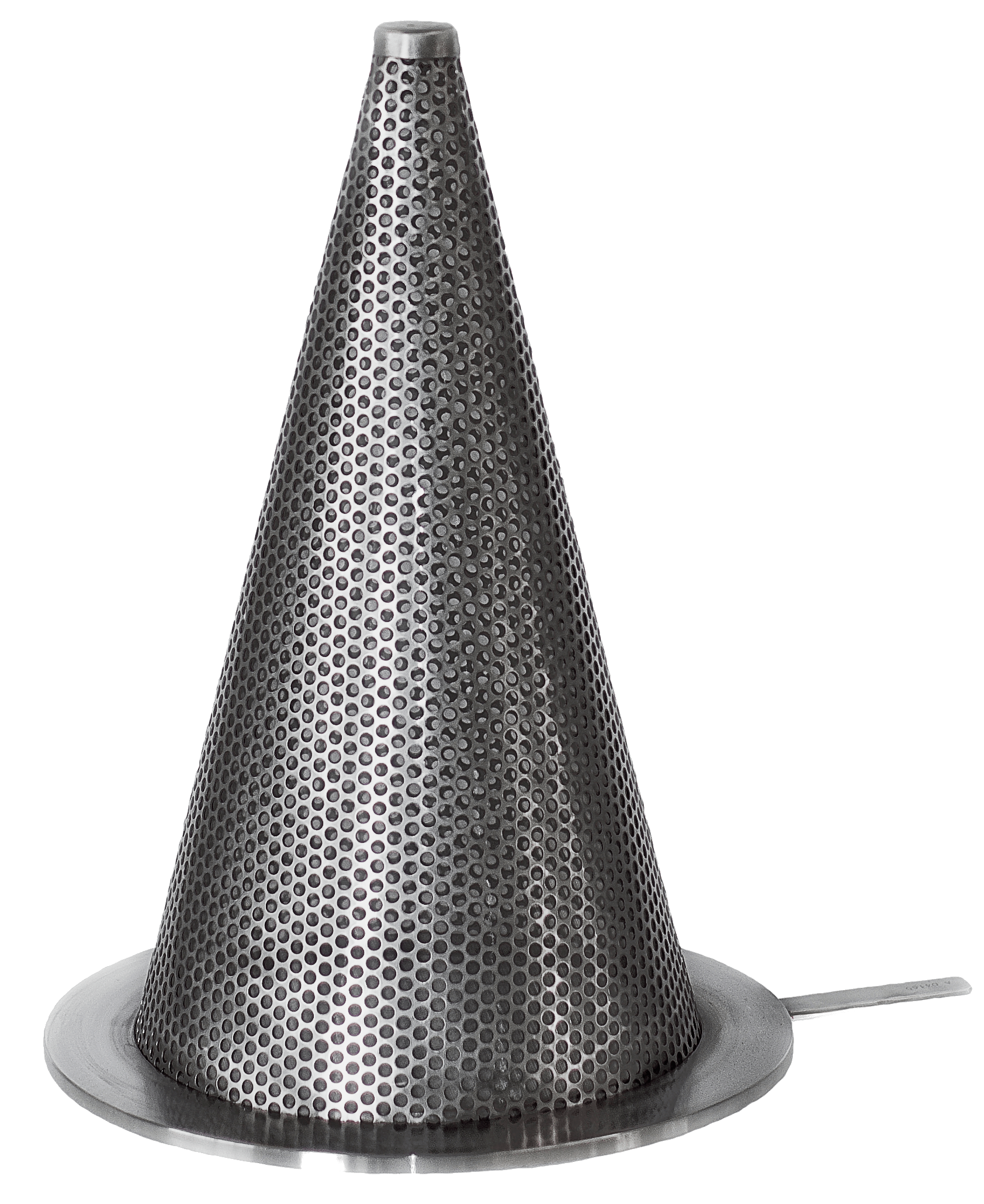

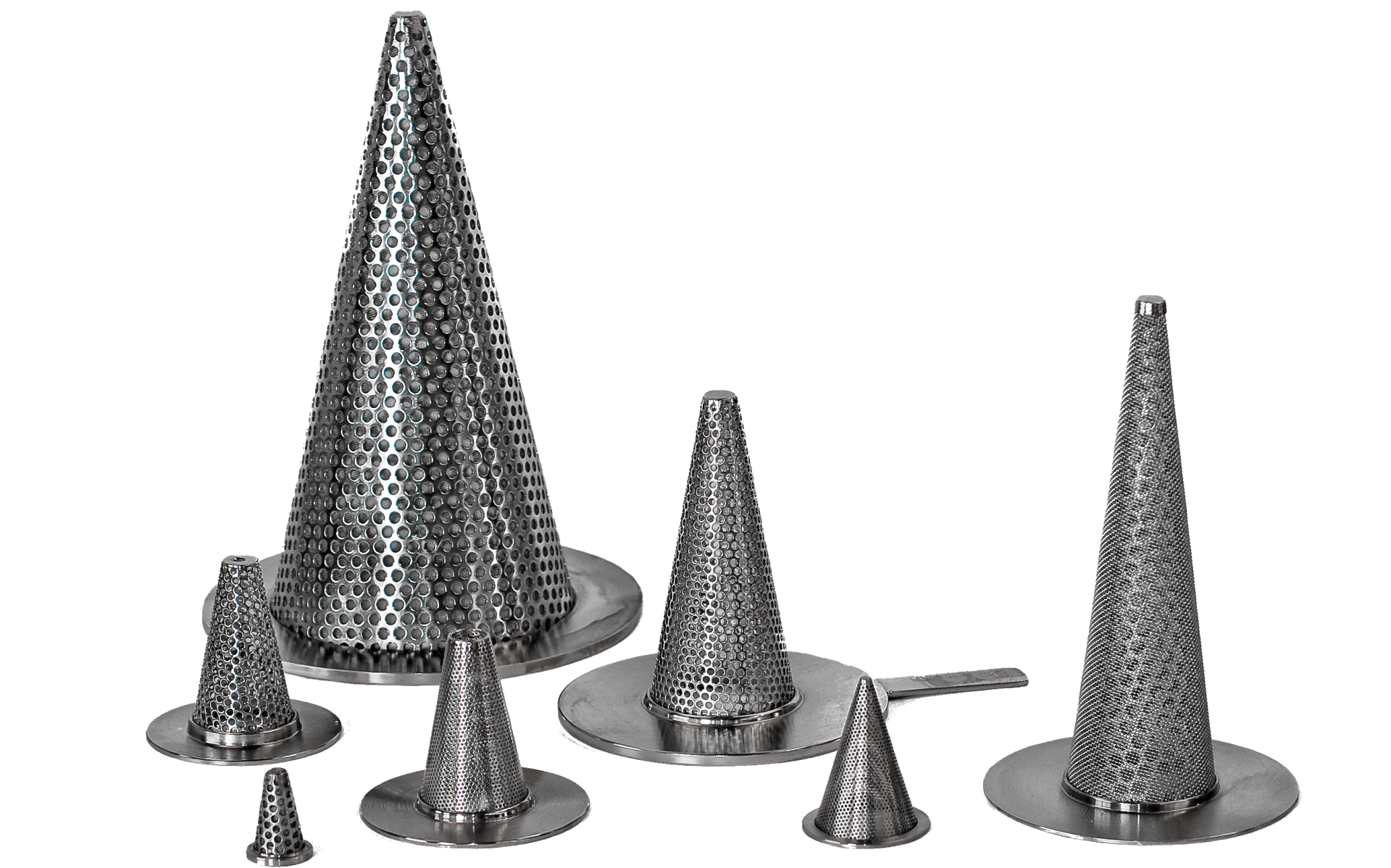

Hutsiebe

Serie HS G 302 / 303 / 304

Standardhutsiebe werden als Anfahrsiebe während der Inbetriebnahme zum Schutz von Pumpen, Verdichtern, sowie von Mess- und Regelsystemen eingesetzt. Im kontinuierlichen Produktionsprozess dienen sie als “Polizei-Filter“ dem dauerhaften Anlagenschutz. Mit zwei Dichtungen, eingespannt zwischen ein Flanschpaar nach EN 1092-1 oder ASME B 16.5, bietet die große Filterfläche eine lange Standzeit bei geringem Druckverlust. Die Anströmung von innen nach außen bietet die größte Festigkeit.

Die Geometrie des Siebes als Kegelstumpf stellt die ideale Anpassung an das Strömungsprofil im Rohr dar. Im Zentrum, dem Bereich höchster Strömungsgeschwindigkeit, ist der Boden durchströmbar. Die Siebfläche wird auf einer möglichst kurzen Baulänge untergebracht. Das 1,5-fache des lichten Rohrquerschnittes

ist als Mindestanforderung für die freie Filterfläche der Standardhutsiebe festgelegt. Der

Kegelwinkel und der Bodendurchmesser sind so aufeinander abgestimmt, dass der Einbau in geflanschte Schweißfittings mit DIN EN und ASME-Baulängen möglich ist.

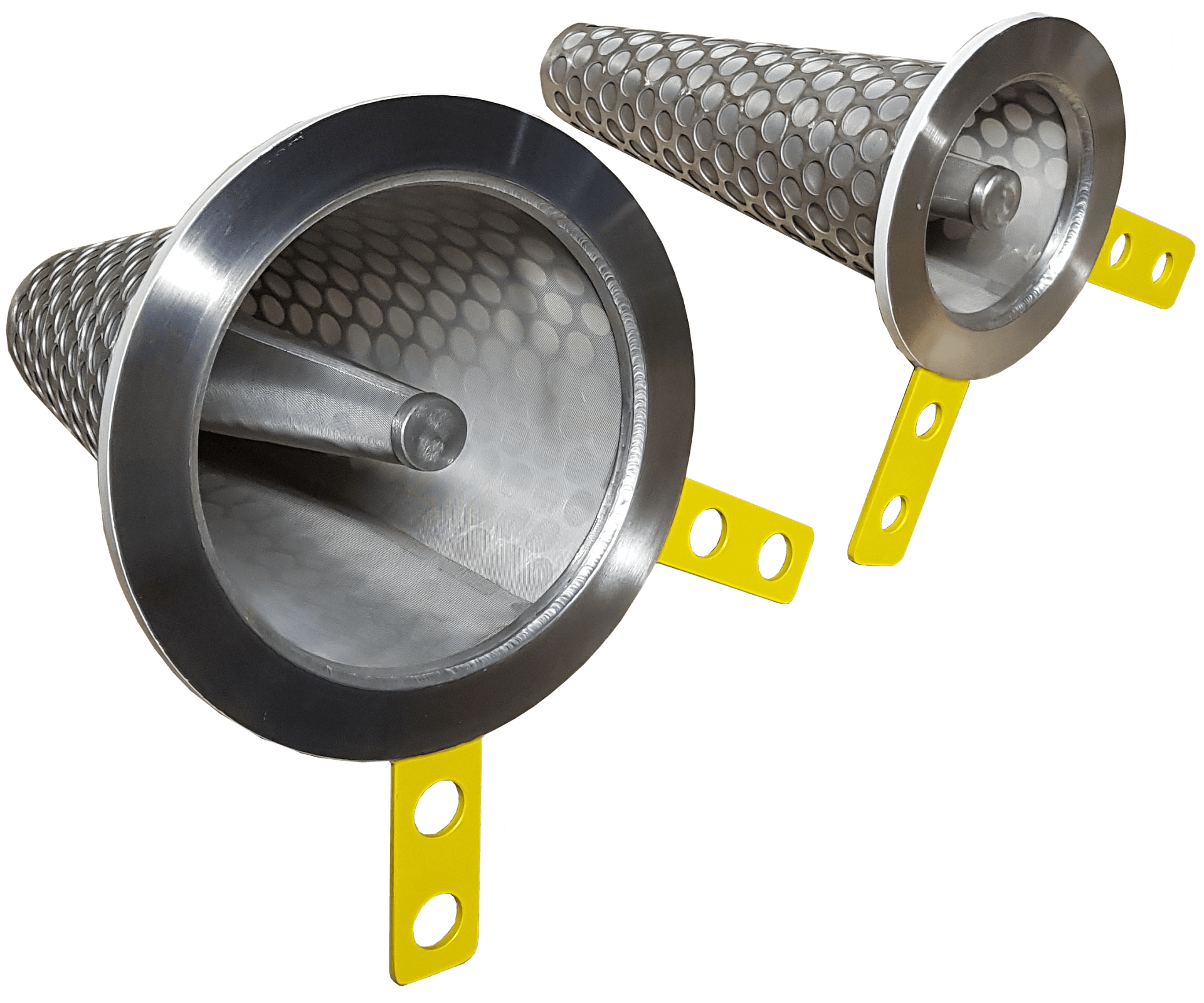

Alle Hutiebe sind mit einer Kennzeichnungsfahne ausgestattet. Diese ragt über den Flanschrand hinaus und signalisiert den Einbauort. Werkstoffe, Charge, TAG-Nummern, Nennweite und Druckstufe werden gestempelt. Somit sind unsere Hutsiebe eindeutig identifizierbar und mit Abnahmeprüfzeugnissen nach EN 10204 - 3.1 bzw. 3.2 belegt.
