Schutzsiebe Form T

Serie T G 012 / G 013

Schutzsiebe der Serie T dienen dem Schutz von Anlagenteilen, insbesondere von Pumpen, Verdichtern und Messgeräten. Als Anfahrsiebe filtern diese Montageverunreinigungen bei der Inbetriebnahme von Anlagen. Überwiegend liegt Ihre Aufgabe im Dauerbetrieb als Schutz vor prozessbedingter Feststoffbeeinträchtigung und vor Korrosionsprodukten. Durch die Service-Öffnung kann der Siebeinsatz ausgebaut werden und somit ist eine regelmäßige Reinigung problemlos.

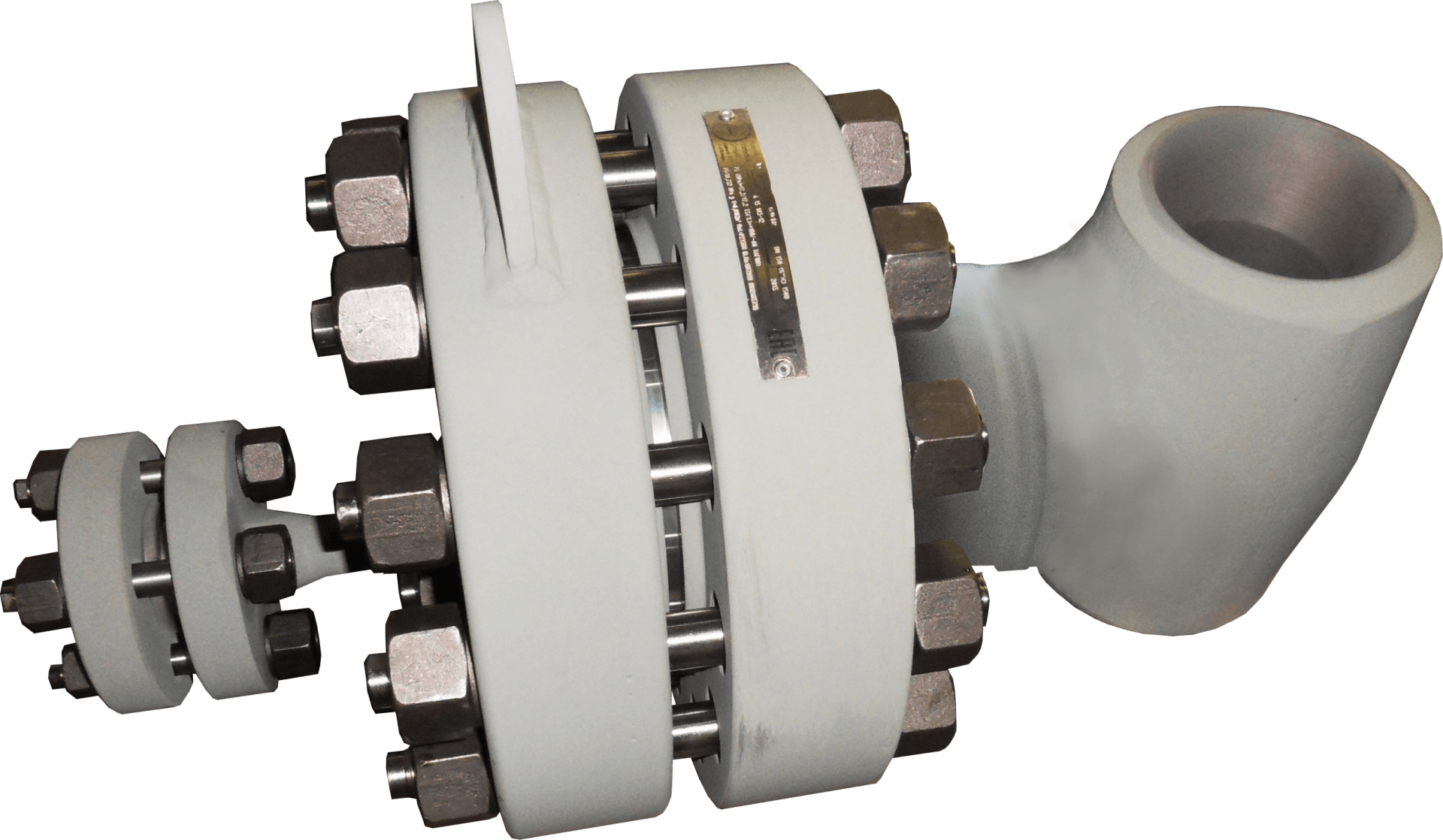

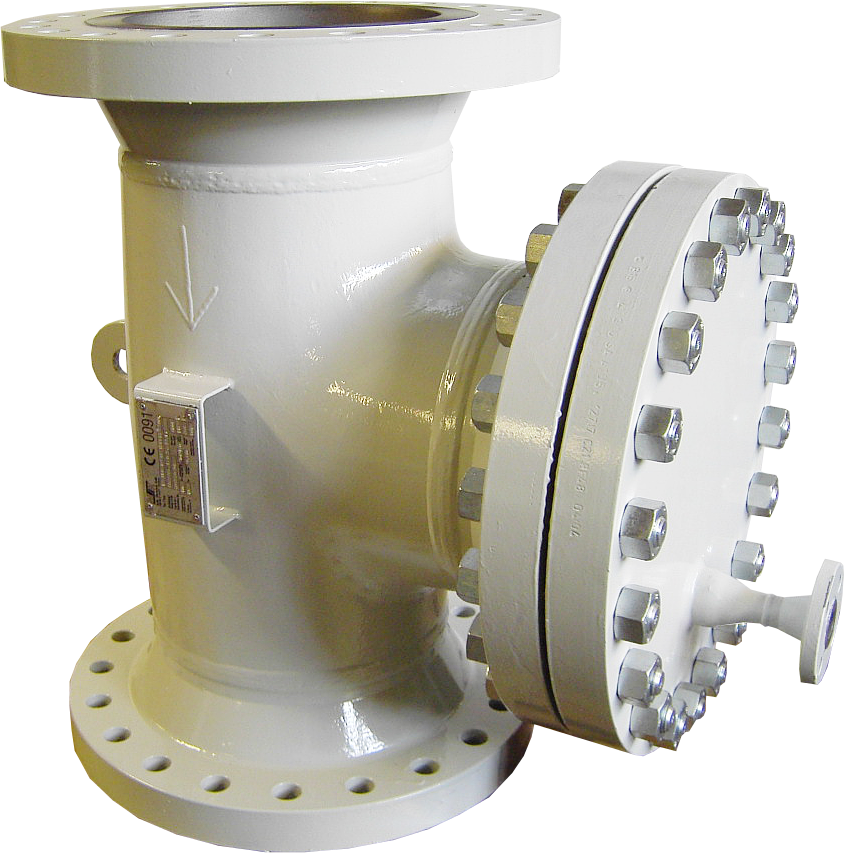

Als Gehäuse-Grundkörper dient ein T-Stück mit gleichem Abzweig. Standard ist das nahtlose T-Stück nach EN 10253 Typ A / Typ B oder nach ASME B 16.9. Entsprechend den Anforderungen aus Rohrklassen werden auch geschweißte Bauformen gleicher Abmessungen verwendet. Im Abzweig sind Führungsschienen aus Rundstahl für den Siebeinsatz eingeschweißt und der Vorschweißflansch für die Service-Öffnung schließt an. Der Siebeinschub ist demontierbar zum Austausch, zum Reinigen oder kann nach der Inbetriebsetzung entfallen. Der Service-Blinddeckel verschließt das Gehäuse.

Koßik-Schutzsiebe kombinieren Siebeinsatz und Gehäuse individuell und gewährleisten hierdurch eine Bypass-freie und sichere Filtration.

Die Auswahl des geeigneten Drahtgewebes erfolgt nach der maximalen Partikelgröße für die nachgeschalteten Anlagenteile die zu schützen sind. Als Filterfläche wird der Bereich im gesamten Abzweig genutzt und die Strömung in diesem Querschnitt gleichmäßig verteilt. Druckverluste im sauberen Zustand und im 50 % verschmutzten Zustand, sowie die Festigkeitsberechnung und die Berstsicherheit, werden nach Vorgabe der Betriebsdaten ermittelt.
